數控立車系列

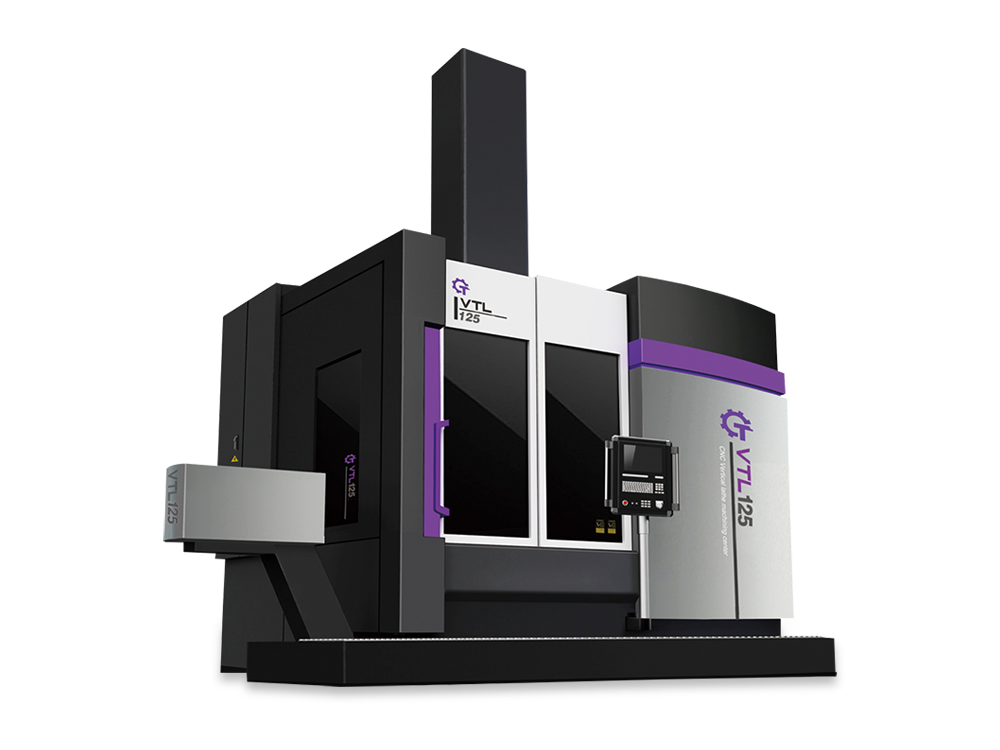

1、VTL數控立式車床是我公司根據市場需求，攻克關鍵工藝技術。進行全新機床結構設計.工藝攻關，機床調試等工作，開發設計的動梁式單立柱數控立式車床。2、該機床數控系統，主要電氣件，主要軸承，滾珠絲杠，主要液壓件等關鍵配套件均選用國內外名牌廠家產品。
產品特點
技術參數
1、VTL數控立式車床是我公司根據市場需求，攻克關鍵工藝技術。進行全新機床結構設計.工藝攻關，機床調試等工作，開發設計的動梁式單立柱數控立式車床。
2、該機床數控系統，主要電氣件，主要軸承，滾珠絲杠，主要液壓件等關鍵配套件均選用國內外名牌廠家產品。
3、成熟技術的引進，可靠進口配套件的選用，以及我廠先進的加工，檢測手段，確保機床有高的加工精度，高的剛性，高的可靠性，并且具有布局合理，操作方便，自動化程度高等特點。機床可配有機內對刀裝置，可以實現自動換刀裝置，自動化加工，提高加工質量，降低運轉成本。
4、該機床適用于發電.造船.冶金.礦山等行業的大型零件加工。
| 參數名稱 | 單位 | 型號 | ||||
| VTL125/125A | VTL160/160A | VTL200/200A | VTL250/250A | |||
| 加工能力 | 工作臺直徑 | mm | 1000 | 1400 | 1600 | 2000 |
| 最大回轉直徑 | mm | 1250 | 1600 | 2000 | 2500 | |
| 最大車削直徑 | mm | 1250 | 1600 | 2000 | 2500 | |
| 最大工件高度 | mm | 1000 | 1400/1200 | 1400/1200 | 2000/2000 | |
| 最大加工工件重量 | kg | 4000 | 8000 | 10000 | 16000 | |
| 工作臺最大扭矩 | N.m | 12500 | 17500 | 25000 | 28000 | |
| 精度 | 加工精度 | IT6-IT7 | IT6-IT7 | IT6-IT7 | IT6-IT7 | |
| X/Z定位精度 | mm | 0.018/0.020 | 0.018/0.020 | 0.018/0.020 | 0.02/0.020 | |
| X/Z重復定位精度 | mm | 0.008/0.01 | 0.008/0.01 | 0.008/0.01 | 0.01/0.01 | |
| 主齒輪箱 | 主軸轉速范圍 | r/min | 1-350 | 1-300 | 1-250 | 1-200 |
| 工作臺速度變換擋位 | 無極(兩擋） | |||||
| 主電機輸出功率 | 30分鐘額定值 | kW | 22 | 30 | 45 | 55 |
| 連續額定值 | kW | 18 | 26 | 37 | 45 | |
| 滑枕 | 滑枕體截面尺寸 | mm | T形滑枕/□ 220X220 | |||
| X軸行程 | mm | -200 ?+700 | -200 ~ +950 | -200 ~+1150 | -200 ~ +2000 | |
| Z軸行程 | mm | 800/900 | 800/900 | 800/900 | 800/1200 | |
| 進給速度 | 切削進給速度 | mm/rev | 0.01-50 | 0.01-50 | 0.01-50 | 0.01-50 |
| 快速進給速度 | mm/min | 8000 | 8000 | 8000 | 8000 | |
| 橫梁升降擋位間距 | mm | 3x200 | 4x200 | 4x250 | 4x250 | |
| 刀庫 | 工位 | 4/12 | 4/12 | 4/12 | 4/12 | |
| 車刀刀桿尺寸 | mm | 32x32 | 32x32 | 40x40 | 40x40 | |
| 總電源 | 電壓 | V | AC380 | AC380 | AC380 | AC380 |
| 電壓波動范圍 | -10~ +10 | -10- +10 | -10- +10 | -10- +10 | ||
| 頻率 | Hz | 50 | 50 | 50 | 50 | |
| 總電源功率 | kW | 50 | 68 | 75 | 95 | |
| 系統 | CNC裝置型號 |
SIEMENS 828D (可根據客戶要求選配) |
SIEMENS 828D (可根據客戶要求選配) |
SIEMENS 828D (可根據客戶要求選配) |
SIEMENS 828D (可根據客戶要求選配) |
|
| 機床重量 | kg | 18250 | 22500 | 25500 | 47000 | |
| 機床外形尺寸（長x寬x高） | mm | 5400x3950x4250 | 6400x4950x5250 | 7150x5250x5300 | 7800x6200x7350 | |
