數控立車系列

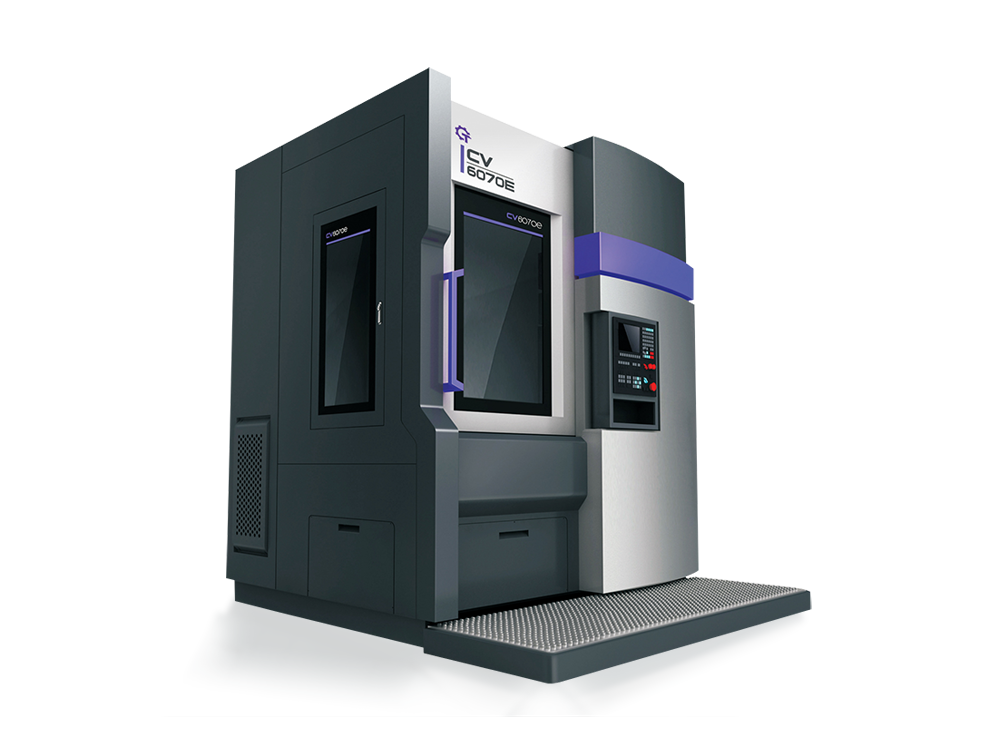

CV32-CV80系列數控立車

該機床經濟、高效、節能，適用于復雜的盤類、殼類及汽配零件、短軸類零件的加工，該機床可完成各種螺紋、圓弧及回轉體的內外曲面、端面、溝槽零件的加工。

產品特點
技術參數

CV32-CV80系列數控立車具有當代同類產品的優點，機電液一體化結構。機床具有高轉速、大扭矩、高剛性等特點。外部件全部采用國內外知名品牌產品，具有高可靠性和高耐用性。該機床經濟、高效、節能，適用于復雜的盤類、殼類及汽配零件、短軸類零件的加工，該機床可完成各種螺紋、圓弧及回轉體的內外曲面、端面、溝槽零件的加工。

參數名稱		單位	型號
參數名稱		單位	CV3250	CV5060	CV6070	CV8080
加工能力	最大回轉直徑	mm	500	700	800	1000
	最大車削直徑	mm	450	600	700	800
	最大工件高度	mm	500	600	700	800
主軸	轉速范圍	r/min	50-2000	20-1500	20-1000	20-800
	卡盤直徑	mm	12”（305)	15”（380)	21”（530)	24”（610)
	主軸端部型號		A2-8	A2-8	A2-11	A2-11
	主軸軸承(前端）	mm	180	260	260	260
X/Z	X軸行程	mm	-40; +250	-40; +350	-40; +500	-40; +550
	Z軸行程	mm	500	600	700	800
	X軸快速移動	m/min	20	15	15	10 (硬軌）
	Z軸快速移動	m/min	20	15	15	10 (硬軌）
電機輸出功率	主軸電機(額定/30min)	kw	AC22	AC30	AC37	AC37
	X軸伺服電機	N.m	15	18	18	22
	Z軸伺服電機	N.m	15	18	18	22
刀架	刀架形式		臥式8工位	臥式8工位	臥式8工位	臥式8工位
	外圓刀刀具尺寸	mm	25X25	25X25	32X32	32X32
	鏜孔刀刀具尺寸	mm	40	50	50	50
精度	加工精度		IT6-IT7	IT6-IT7	IT6-IT7	IT6-IT7
	X/Z定位精度	mm	0.018/0.02	0.018/0.02	0.018/0.02	0.018/0.02
	X/Z重復定位精度	mm	0.0075/0.01	0.0075/0.01	0.0075/0.01	0.0075/0.01
機床外形尺寸（長x寬x高）		mm	2900X1850 X2950	3500X3500 X3250	4000X4000 X3450	4000X4200 X3500
系統	CNC裝置型號		SIEMENS 828D/FANUC-OiMate-TF (可根據客戶需求選配）
機床總重量		kg	6200	8900	11800	13800

本公司對產品隨時在進行研究改進，因此保有隨時更改設計、規格、尺寸及機械結構之權利。
